VLAN 트렁킹 (Trunking) 이란,

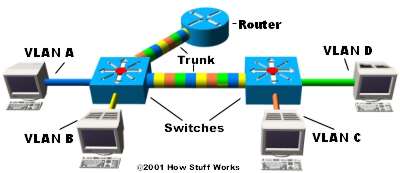

여러개의 VLAN을 구축한 네트워크에서 VLAN들을 한번에 전송하는 방식을 말한다. 스위치에는 여러개의 VLAN이 있을 수 있는데 그에 따른 각각의 링크가 필요하다. 그렇게 되면 너무도 많은 링크가 필요해지기 때문에 하나의 통합 링크를 만들어 다른 스위치나 라우터로 이동하게 하는 것을 말한다. 위의 사진에서 VLAN이 4개 이기 때문에 스위치간 링크가 4개여야하지만, 트렁킹 설정으로 인해 단 하나의 링크만 있어도 되는 것이다.

이러한 트렁킹에서는 하나의 포트로 모든 VLAN의 프레임이 전송되기 때문에 각 프레임을 구분하기 위하여 자신이 소속된 VLAN을 표시하고 이를 기준으로 같은 포트로 송,수신이 되더라도 각자가 소속된 VLAN으로만 전송이 되게 한다.

트렁킹 프로토콜로는 시스코사에서 만든 ISL 트렁킹과 IEEE802.1Q 트렁킹이 있다.



트렁킹 프로토콜 (Trunking Protocol)



IEEE 802.1Q	트렁킹에 대한 표준 프로토콜. 네이티브 VLAN 사용
ISL	시스코에서 만든 트렁킹 프로토콜 시스코 장비끼리만 사용하는 방식
